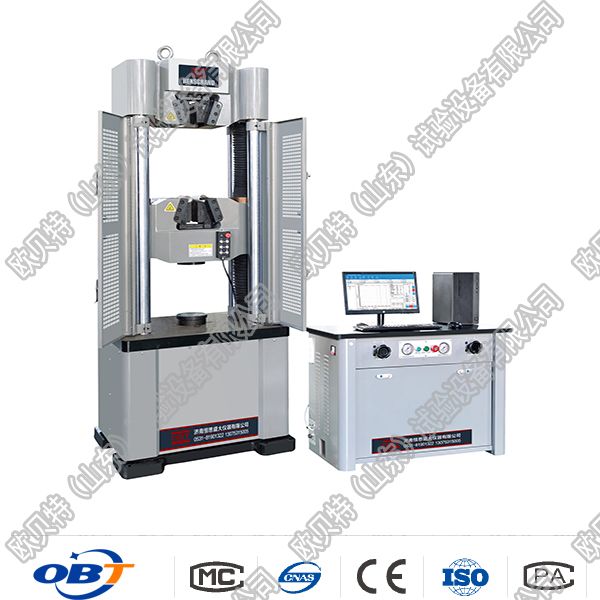

1000KN/100噸微機屏顯鋼絞線試驗機
該系列微機屏顯式鋼絞線試驗機，主要用于預應力混凝土鋼絞線的拉伸試驗。適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB/T5224-1995《預應力混凝土鋼絞線》的要求。
qq
4006600832
產品詳情參數 / PARAMETER
技術參數
|
產品型號
|
LEW-1000D
|
|||
|
試驗力
|
1000 kN
|
|||
|
結構形式
|
四立柱雙絲杠油缸下置
|
|||
|
試驗機級別
|
1級/0.5級（選配）
|
|||
|
試驗力測量范圍
|
2%-100%FS/0.4%-100%（選配）
|
|||
|
試驗力示值相對誤差
|
優于示值的±1%
|
|||
|
力分辨率
|
1/300000
|
|||
|
變形測量裝置
|
電子引伸計
|
|||
|
引伸計標距
|
50mm
|
|||
|
變形測量范圍
|
0-15mm
|
|||
|
變形有效測量范圍
|
2%～100%FS
|
|||
|
變形分辨率
|
變形的1/300000
|
|||
|
變形示值相對誤差
|
優于示值的±0.5%
|
|||
|
位移測量裝置
|
拉線式光電編碼器
|
|||
|
位移測量范圍
|
0～250mm
|
|||
|
位移示值相對誤差
|
優于示值的±1%
|
|||
|
位移分辨率
|
0.01mm
|
|||
|
活塞移動速度
|
70mm／min
|
|||
|
橫梁調整速度
|
120mm／min
|
|||
|
油缸活塞行程
|
250mm
|
|||
|
拉伸空間
|
1000mm（可增大）
|
|||
|
立柱間距
|
650 mm
|
|||
|
控制方式
|
手動加載
|
|||
|
夾緊方式
|
液壓自動夾緊
|
|||
|
圓試樣夾持直徑
|
Φ14-φ45mm
|
|||
|
鋼絞線夾持直徑
|
φ9.2-φ12.7mm，φ12.7-φ15.24mm
|
|||
|
扁試樣夾持厚度
|
0-40mm
|
|||
|
上下壓盤尺寸
|
204×204mm
|
|||
|
外形尺寸
|
主機
|
800×650×2400
|
||
|
油源
|
960×630×900
|
|||
|
整機重量
|
4500 kg
|
|||
|
供電電源
|
380V±10%/50Hz/三相五線制
|
|||
備注：以上參數僅供參考，詳細參數請以真實設備為主！
